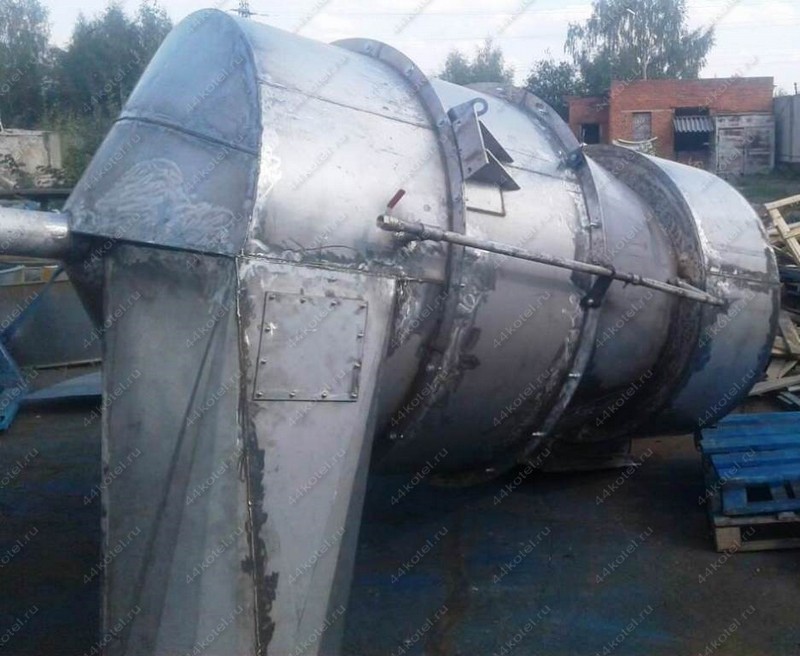

Скоростной промыватель СИОТ №13 (серия 5.904-61)

Артикул: siot-5-904-61-13
  • Вес: 14030 кг.
  • Цена:
    4 229 344 руб.
  • Старая цена:
    0 руб.

Скоростной промыватель СИОТ №13 (серия 5.904-61) рекомендуется применять для очистки запыленного воздуха в вытяжных вентустановках от различных видов смачиваемой пыли, за исключением цементирующейся и волокнистой, а также конденсационных аэрозолей.

Применяются промыватели для очистки воздуха с начальной концентрацией пыли до 5000 мг/м3.

Промыватель СИОТ №13— прямоточный мокрый пылеуловитель, в котором улавливание пыли происходит путем осаждения ее на смоченные стенки корпуса под действием центробежных сил, а также промывки воздуха распыляемой водой. Вода, стекающая со стенок, поступает на винтовое коническое днище. Между образующими этого днища через входное сечение в промыватель подается воздух, под действием которого вода, поступающая на днище, увлекается потоком воздуха к верхней образующей (в направлении его вращения), срывается с нее и попадает на входящую в промыватель струю воздуха, распыляется и увлекается в среднюю часть промывателя. Благодаря этим эффектам (центробежной сепарации и промывки воздуха распыляемой водой) промыватель СИОТ №13 более эффективен, чем пленочные циклоны, особенно, при очистке от мелких фракций пыли.

В сливной патрубок поступает лишь тяжелая загрязненная часть вращающейся по дну пульпы, а остальная часть воды продолжает циркулировать и многократно использоваться в аппарате.

Основные узлы: цилиндрический и конический корпуса, раскручиватель и водоподающая система.

Днище выполнено в виде винтовой конической поверхности с вершиной на оси промывателя. Входной патрубок переходит с круглого сечения на треугольное, снизу и сбоку которого предусмотрен уступ, разграничивающий сухую и смоченную поверхности промывателя. Сливной патрубок в нижней части днища служит для удаления шлама через наклонную мигалку.

Большая часть воды через форсунки попадает в верхнюю зону промывателя на водораспределительное кольцо, с которого она стекает, смачивая стенки корпуса, а другая часть воды через нижнюю форсунку подается в нижнюю зону промывателя. Вывод воздуха из промывателя осуществляется через раскручиватель, выполненный в виде улитки. Для пусковой регулировки при наладке служит вентиль. Входной и выходной патрубки могут быть установлены под любым углом друг к другу.

Промыватель СИОТ №13 устанавливаются на металлических постаментах, при которых расстояния от нижней точки днища до пола равно 2,5 м. Возможны варианты установки промывателя на перекрытии здания.

СИОТ №13 может быть правого и левого исполнения и устанавливать его рекомендуется на всасывании (перед вентилятором), при этом необходимо предусмотреть отвод воды из нижней части кожуха вентилятора. Давление воды перед верхними форсунками должно составить 1 кгс/м2 и быть постоянным. Рекомендуемые скорости воздуха (Vo) в круглом сечении входного патрубка находятся в пределах 14…20 м/с. При этих скоростях весь ряд промывателей перекрывает область пропускной способности от 12,5 до 280тыс. м3/ч. Степень очистки воздуха для частиц менее 5 мкм составляет 95% при Vo=20 м/с и 90% при Vo= 14 м/с.
