Циклон ЦН-15-900х4УП

Область применения ЦН-15-900х4УП

ЦН-15-900х4УП — крупногабаритный групповой циклон, который применяют для сухой очистки воздуха и дымовых газов от пыли на мощных котельных и промышленных установках. Оборудование включают в состав систем газоочистки, где необходимо обработать значительные объёмы газового потока и обеспечить стабильное отделение сухой неслипающейся пыли.

Такой агрегат актуален для энергетических объектов, производств строительных материалов, металлургии, химической и нефтехимической отрасли, а также крупных технологических линий сжигания топлива. Групповое исполнение с четырьмя аппаратами диаметром 900 мм позволяет получить требуемую эффективность при разумных габаритах всей установки.

Как работает групповой циклон ЦН-15-900х4УП

Работа ЦН-15-900х4УП основана на инерционном принципе разделения: запылённый газ через входные патрубки поступает в корпуса отдельных аппаратов, закручивается и движется по спирали. Под действием центробежных сил твёрдые частицы отбрасываются к стенкам, теряют скорость и осаждаются в нижних зонах, а очищенный поток собирается в камере очищенного газа и отводится через систему улиток.

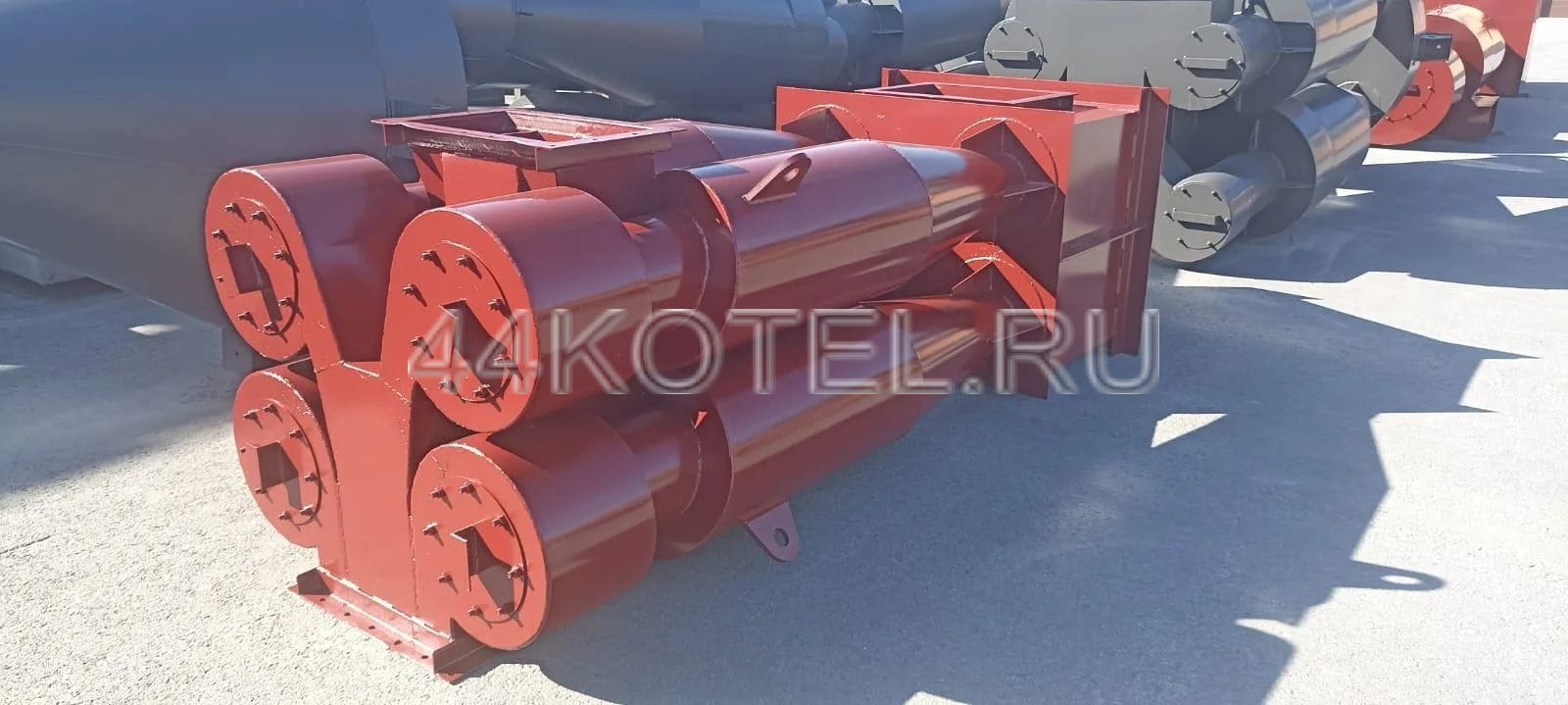

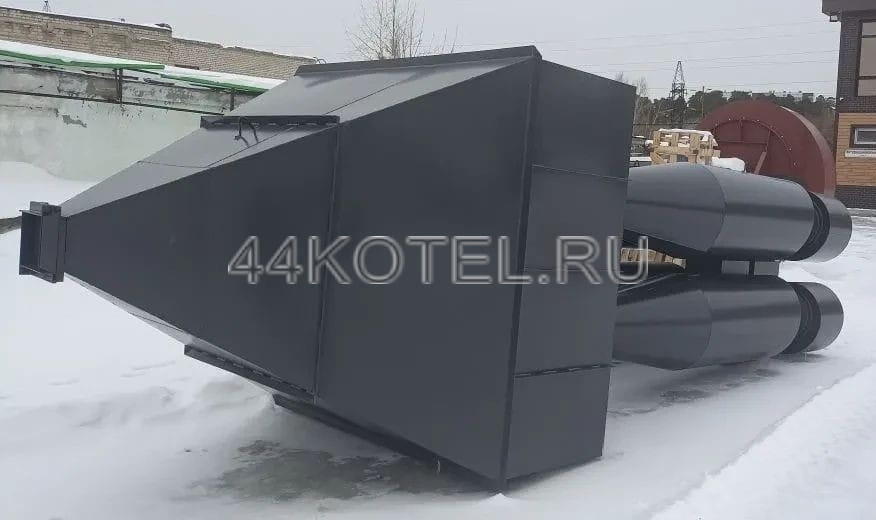

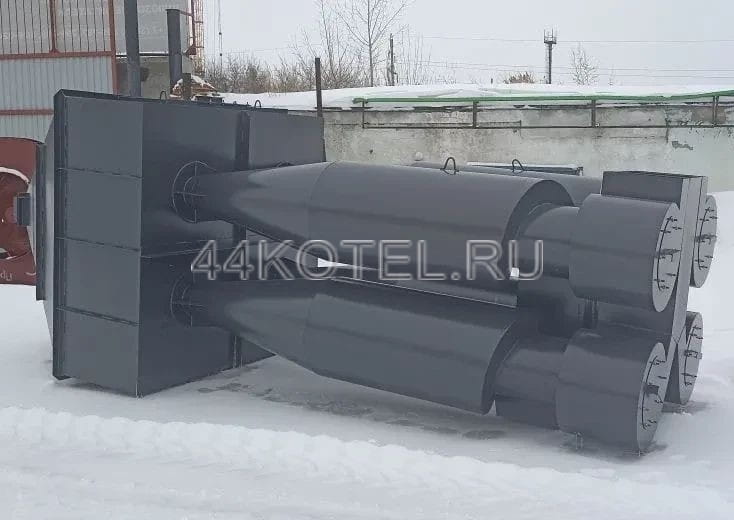

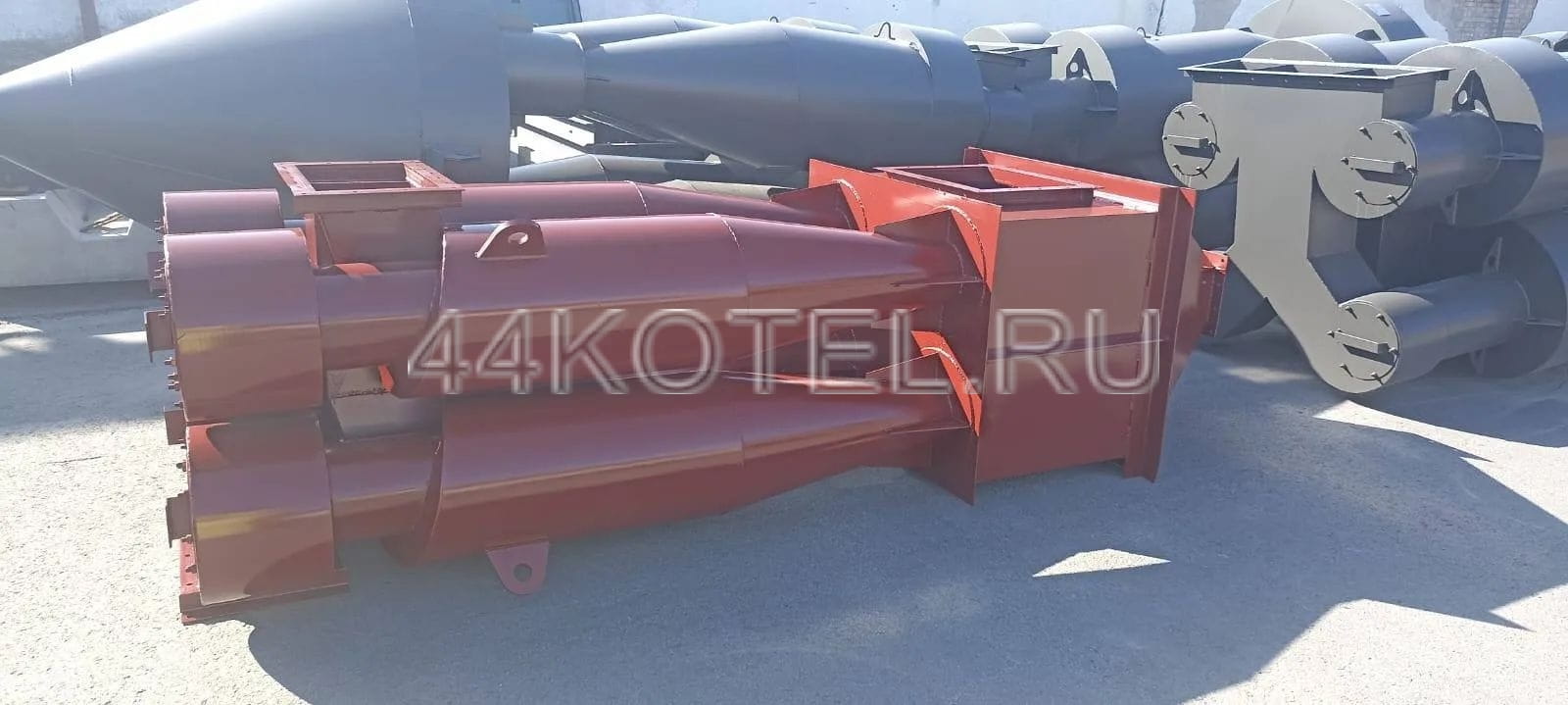

Обозначение модели отражает её конструкцию: ЦН-15-900х4УП — это циклоны с углом ввода потока 15°, диаметром цилиндрической части 900 мм, сгруппированные по четыре аппарата на общем пирамидальном бункере. Буква «У» указывает на наличие улитки для отвода очищенного газа, «П» — на форму бункера, предназначенного для сбора и временного хранения осаждённой пыли.

Установка проектируется с учётом расхода газов, температуры, запылённости, требований по гидравлическому сопротивлению и особенностей схемы газоходов. Это позволяет вписать ЦН-15-900х4УП в общий комплекс газоочистки, сохранив рабочие режимы дымососов и пылевых вентиляторов.

Условия применения и исполнение

В стандартном исполнении ЦН-15-900х4УП не используют в условиях токсичных и взрывоопасных сред, а также для улавливания сильно слипающихся пылей. Такие загрязнения требуют иных схем газоочистки или специальных конструктивных решений, поскольку могут приводить к нестабильной работе агрегата и рискам для оборудования.

При необходимости возможна разработка взрывобезопасного варианта исполнения: конструкция дополняется взрывными клапанами и переработанным бункером, который минимизирует накопление взрывоопасной пыли. Выбор конкретного решения зависит от характеристик газового потока, действующих норм промышленной безопасности и задач, поставленных перед системой газоочистки.

Ресурс и защита от износа

При работе с абразивной пылью наибольшую нагрузку испытывают входные участки, нижние части конусов и зоны, где поток меняет направление или скорость. Чтобы увеличить срок службы ЦН-15-900х4УП, в этих местах используют дополнительные износостойкие элементы: накладки, приваренные с наружной стороны стенок, или усиленное исполнение корпуса по толщине металла.

Грамотно подобранная защита от износа позволяет эксплуатировать установку в более жёстких условиях, сохраняя геометрию рабочих каналов и эффективность очистки без частой замены основных узлов.

Комплектация и изготовление под параметры объекта

Мы выпускаем ЦН-15-900х4УП в различных вариантах комплектации: с бункером или без него, с улитками, сборниками, зонтом, а также с адаптацией присоединительных размеров под существующие газоходы и конструкцию котельной или технологической линии. По согласованию подбираем марку стали, толщину металла и дополнительные элементы защиты под реальные условия эксплуатации.

По запросу подготовим подробное коммерческое предложение с учётом требуемой производительности, запылённости и схемы газоочистки, согласуем комплектацию, сроки изготовления и доставки по России и странам СНГ. При необходимости предложим решения для комплексной сухой и мокрой очистки газов, аспирации и пылеулавливания на вашем предприятии.
