Циклон ЦН-15-800х4УП

Назначение ЦН-15-800х4УП

ЦН-15-800х4УП — групповое пылеулавливающее оборудование для сухой очистки воздуха и дымовых газов от пыли на промышленных и энергетических объектах. Установка рассчитана на работу с крупными расходами газов и применяется в системах газоочистки котельных, технологических линий и участков аспирации, где требуется надёжное отделение сухой неслипающейся пыли из потока.

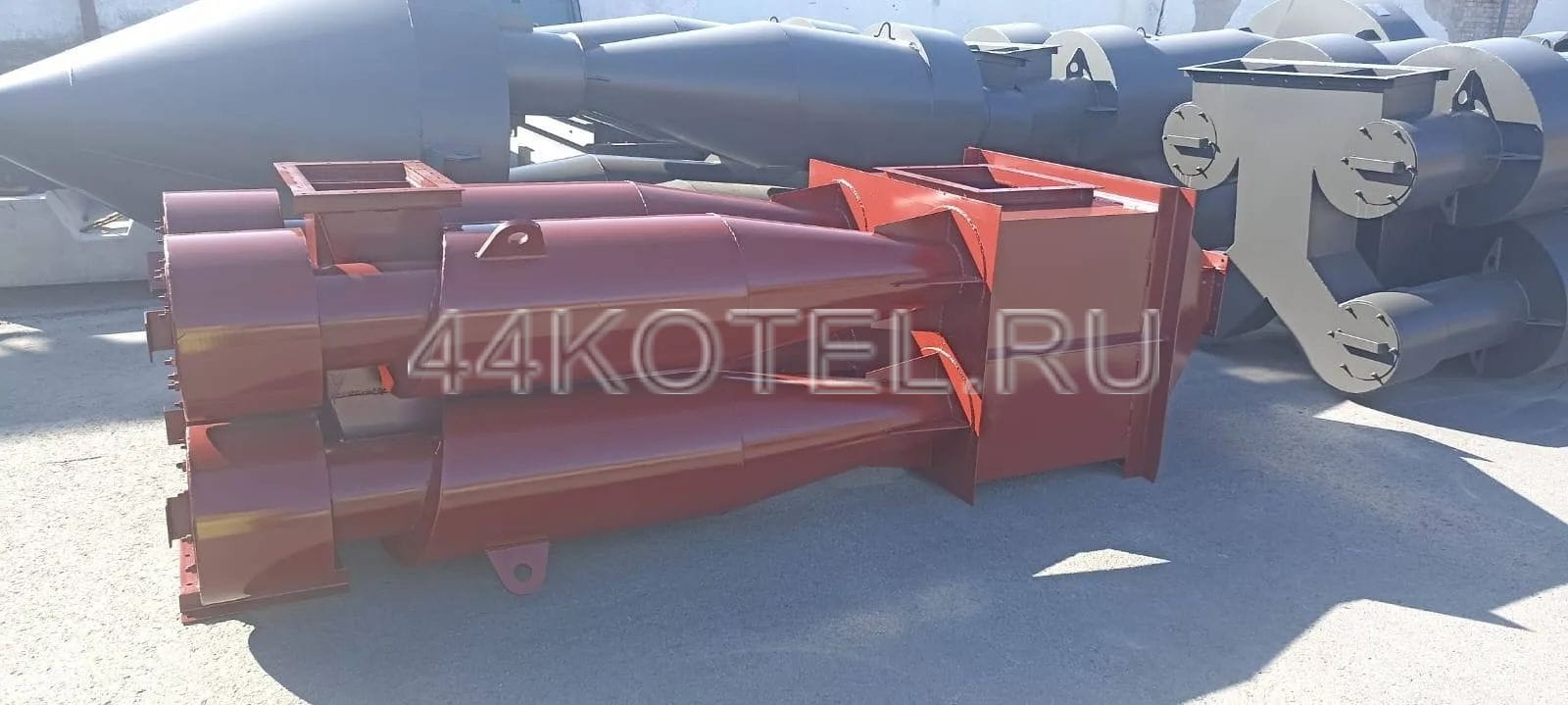

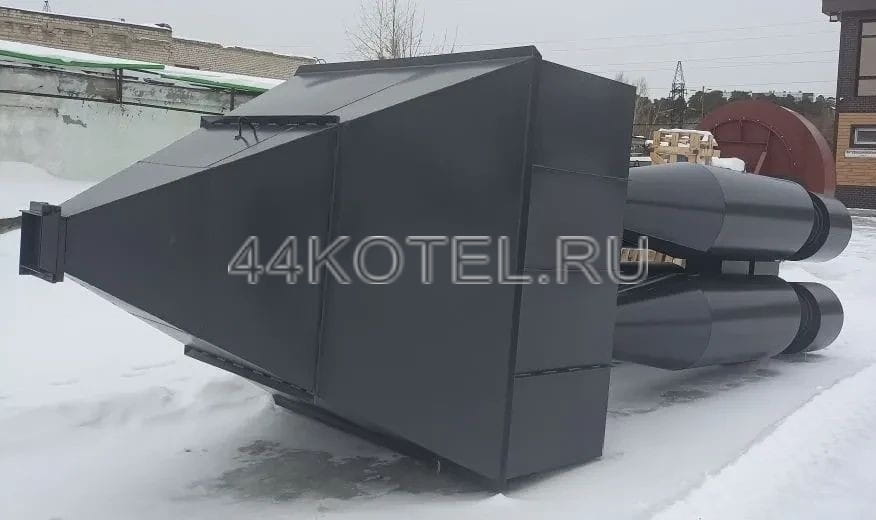

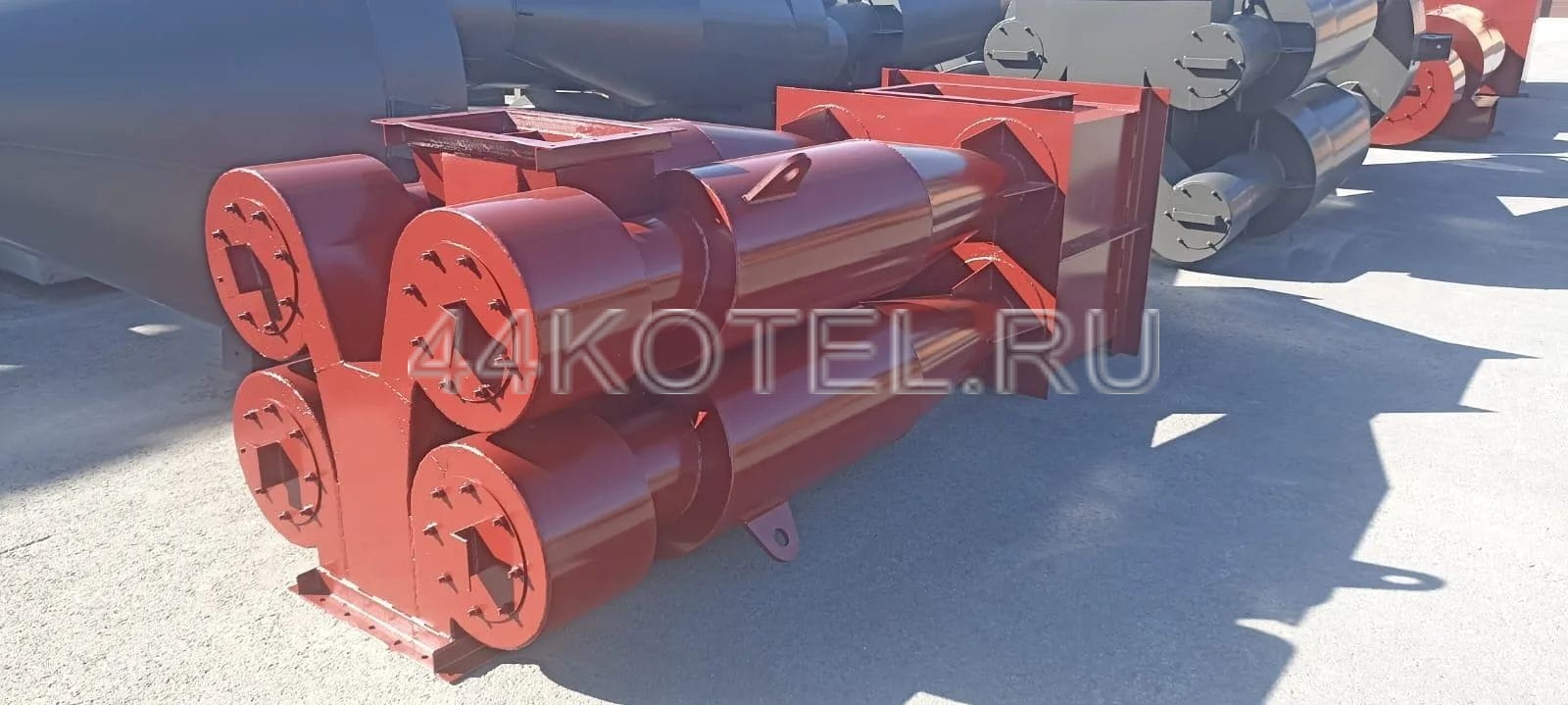

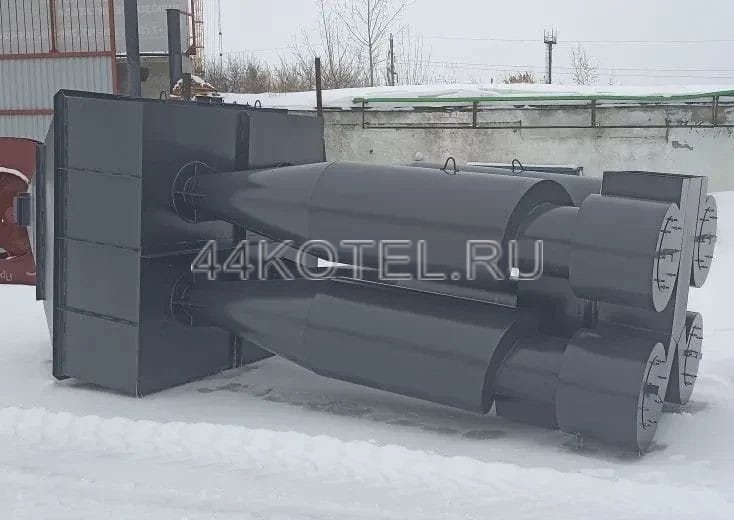

Конструкция включает четыре аппарата диаметром 800 мм, объединённых общим блоком улиток и пирамидальным бункером для накопления осаждённой пыли. Такое исполнение позволяет разместить оборудование компактно при значительных габаритах и обеспечить требуемую эффективность очистки перед дымососами и пылевыми вентиляторами.

Принцип работы и конструктивные особенности

Работа ЦН-15-800х4УП основана на инерционном принципе: запылённый газ через входные патрубки поступает в корпуса аппаратов, закручивается и движется по спирали вниз. Твёрдые частицы под действием центробежных сил смещаются к стенкам, теряют скорость и осаждаются в нижней части, а очищенный поток выводится через камеру очищенного газа и направляется далее по системе газоходов.

Обозначение ЦН-15-800х4УП отражает основные параметры установки: 15 — угол ввода потока, 800 — диаметр цилиндрической части каждого циклона, 4 — количество объединённых элементов, У — наличие улитки для отвода очищенного газа, П — пирамидальный бункер для сбора и временного хранения осаждённой пыли. Эта компоновка обеспечивает удобное включение агрегата в существующие схемы газоочистки.

При подборе ЦН-15-800х4УП учитывают расход газа, температуру, запылённость, требования по гидравлическому сопротивлению и условия эксплуатации. По согласованию возможна корректировка присоединительных размеров, исполнение по марке стали и толщине металла, чтобы адаптировать оборудование к конкретному объекту и существующим коммуникациям.

Ограничения по применению и ресурс

В стандартном конструктивном исполнении применение циклонов ЦН-15-800х4УП недопустимо в условиях токсичных и взрывоопасных сред; оборудование не предназначено для улавливания сильно слипающихся пылей, так как это ухудшает условия работы и может приводить к нарушению режима газоочистки.

При необходимости агрегат может быть изготовлен во взрывобезопасном исполнении — с применением взрывных клапанов и специальной конструкции бункера, минимизирующей накопление взрывоопасной пыли. Конкретные решения согласуются в зависимости от требований промышленной безопасности и особенностей технологического процесса на объекте.

Зоны максимальной нагрузки — нижние части конусов, входные участки и места ударного воздействия потока — подвержены повышенному износу. Для увеличения срока службы циклона в этих местах используют дополнительные износостойкие накладки, приваренные с наружной стороны корпуса. Это позволяет эксплуатировать ЦН-15-800х4УП в более жёстких условиях без капитальной модернизации всей системы газоочистки.

Комплектация и изготовление под заказ

Мы изготавливаем ЦН-15-800х4УП в различных вариантах комплектации: с бункером или без него, с улитками, сборниками, зонтом, а также с адаптацией присоединительных размеров под вашу схему. По запросу подбираем исполнение по марке стали, толщине металла и конструктивным особенностям под реальные условия эксплуатации.

Подготовим подробное коммерческое предложение, согласуем комплектацию, сроки изготовления и доставки по России и странам СНГ. Дополнительно можем предложить решения для комплексной сухой и мокрой очистки газов, аспирации и пылеулавливания в составе единой системы газоочистки предприятия.
