Циклон ЦН-15-750х4УП

Назначение ЦН-15-750х4УП

ЦН-15-750х4УП — групповой циклон для сухой очистки воздуха и дымовых газов от пыли на промышленных и энергетических объектах. Установка ориентирована на работу с большими расходами газов и применяется в системах газоочистки котельных, технологических линий и участков аспирации, где необходимо надёжно отделять сухую неслипающуюся пыль из потока.

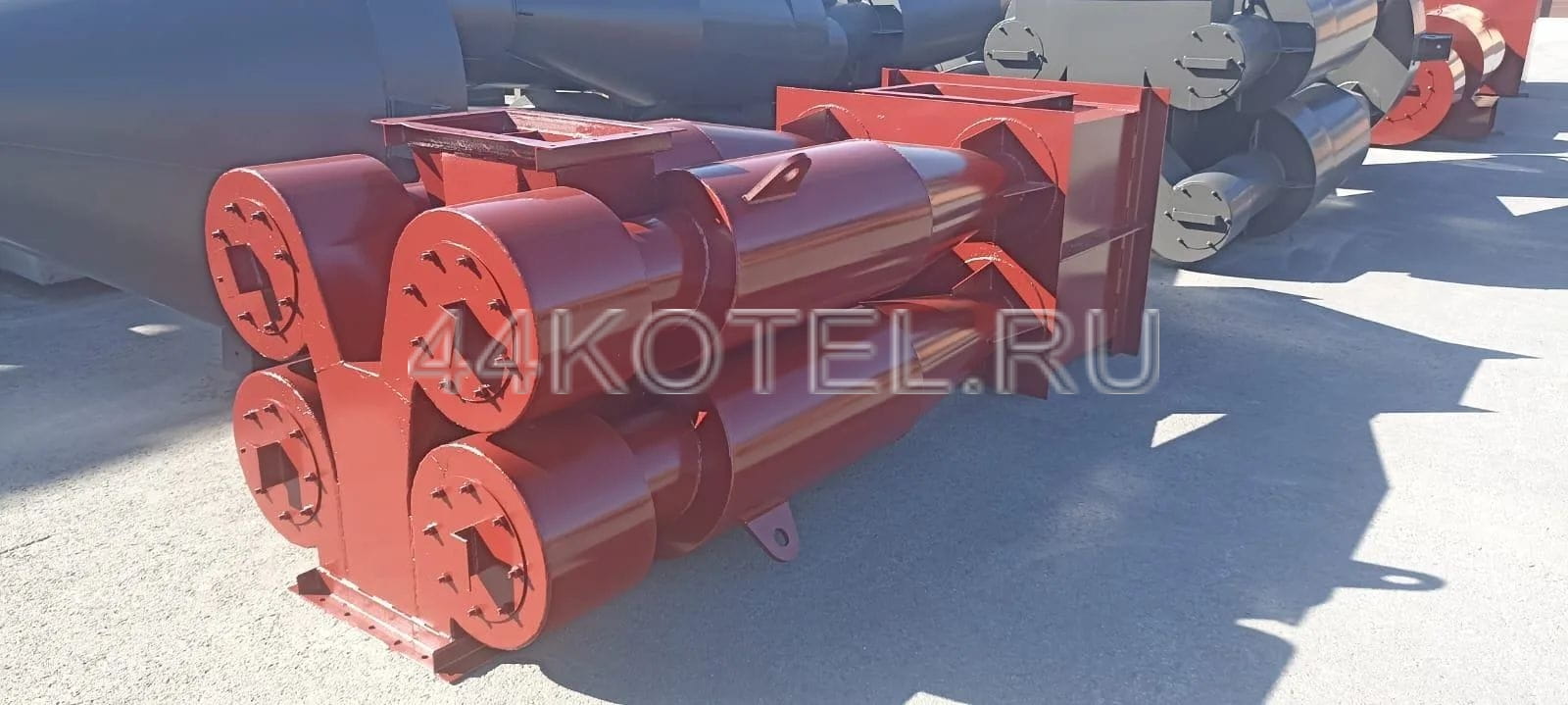

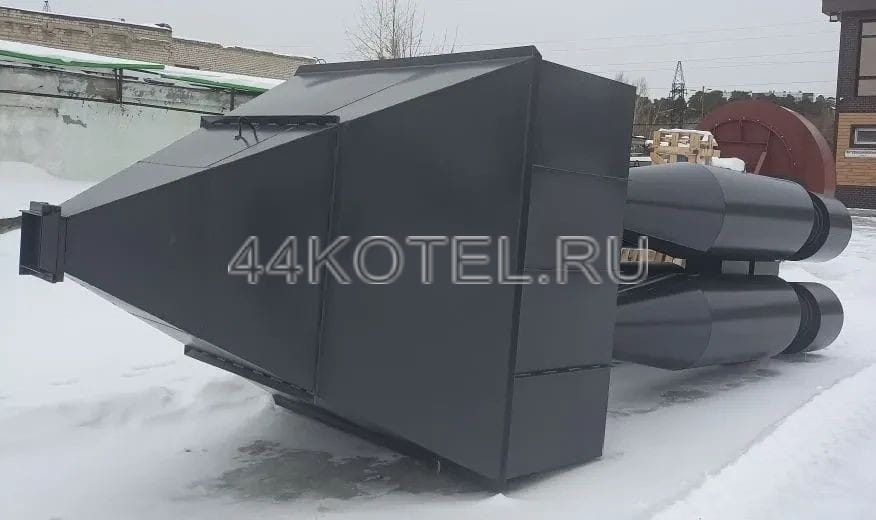

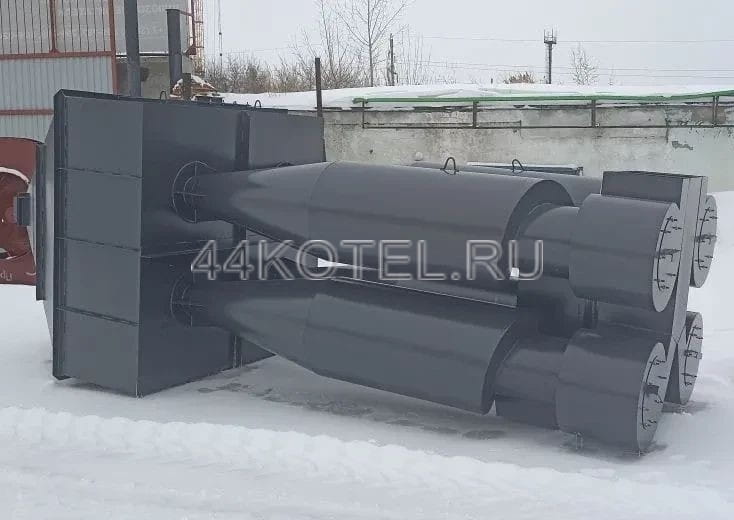

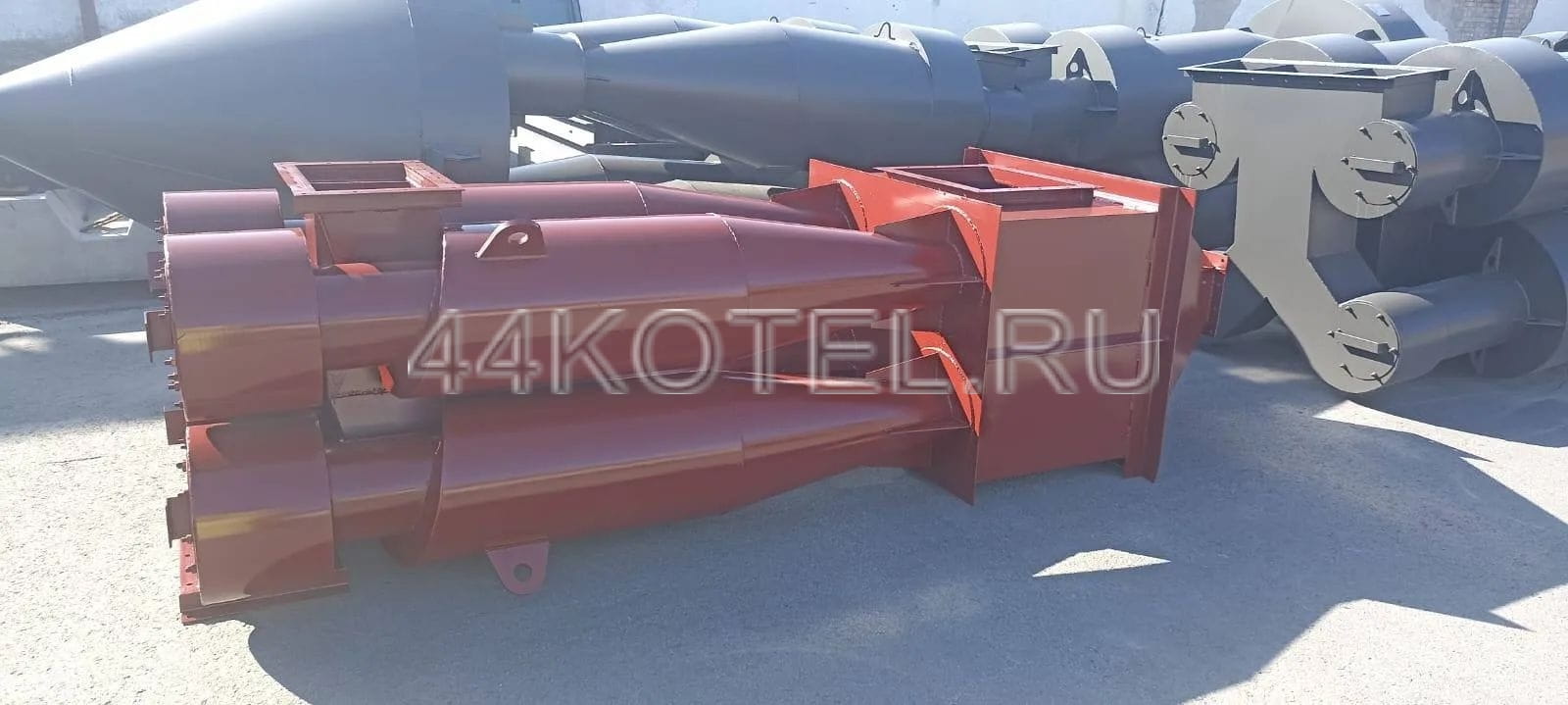

Конструкция включает четыре аппарата диаметром 750 мм, объединённых общим блоком улиток и пирамидальным бункером для накопления осаждённой пыли. Такое исполнение позволяет компактно разместить оборудование и обеспечить требуемую эффективность очистки перед дымососами и пылевыми вентиляторами.

Принцип работы и конструкция

Работа ЦН-15-750х4УП основана на действии центробежных сил: запылённый газ через входные патрубки поступает в корпуса аппаратов, закручивается и движется по спирали вниз. Твёрдые частицы смещаются к стенкам, теряют скорость и осаждаются в нижней части, а очищенный поток выводится через камеру очищенного газа и направляется далее по схеме газоходов.

Обозначение ЦН-15-750х4УП отражает ключевые параметры: 15 — угол ввода потока в аппарат, 750 — диаметр цилиндрической части каждого циклона, 4 — количество объединённых элементов, У — наличие улитки для отвода очищенного газа, П — пирамидальный бункер, служащий для сбора и хранения осаждённой пыли до момента выгрузки.

Установка включается в схемы газоочистки с учётом расхода газа, температуры, запылённости и требований по гидравлическому сопротивлению. По согласованию возможна корректировка присоединительных размеров и исполнение по марке стали и толщине металла, чтобы адаптировать оборудование к имеющимся коммуникациям и условиям эксплуатации.

Ограничения по применению и ресурс

В стандартном конструктивном исполнении применение циклонов ЦН-15-750х4УП недопустимо в условиях токсичных и взрывоопасных сред; оборудование не рассчитано на работу с сильно слипающимися пылевыми загрязнениями, поскольку это ухудшает условия работы и может приводить к нарушению режима газоочистки.

При необходимости циклон может быть изготовлен во взрывобезопасном исполнении: конструкция дополняется взрывными клапанами, а объём бункера подбирается таким образом, чтобы минимизировать накопление взрывоопасной пыли. Конкретные решения согласуются с учётом требований промышленной безопасности и особенностей вашего объекта.

Наиболее нагруженные участки — нижние части конусов, входные зоны и места ударного воздействия потока — подвержены повышенному износу. Для увеличения срока службы оборудования в этих местах применяют дополнительные износостойкие накладки, привариваемые снаружи корпуса. Такой подход позволяет эксплуатировать ЦН-15-750х4УП в более жёстких условиях без полной замены основных узлов системы газоочистки.

Комплектация и изготовление под заказ

Мы изготавливаем ЦН-15-750х4УП в различных вариантах комплектации: с бункером или без него, с улитками, сборниками, зонтом, а также с адаптацией присоединительных размеров под вашу схему. По запросу подбираем исполнение по марке стали, толщине металла и конструктивным особенностям под реальные условия работы на объекте.

Подготовим подробное коммерческое предложение, согласуем комплектацию, сроки изготовления и доставки по России и странам СНГ. Дополнительно можем предложить решения для комплексной сухой и мокрой очистки газов, аспирации и пылеулавливания в составе единой системы газоочистки вашего предприятия.
