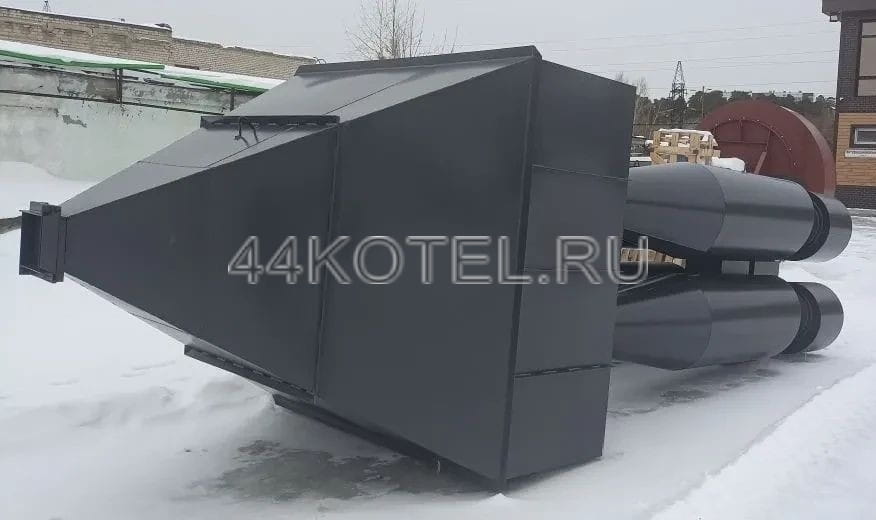

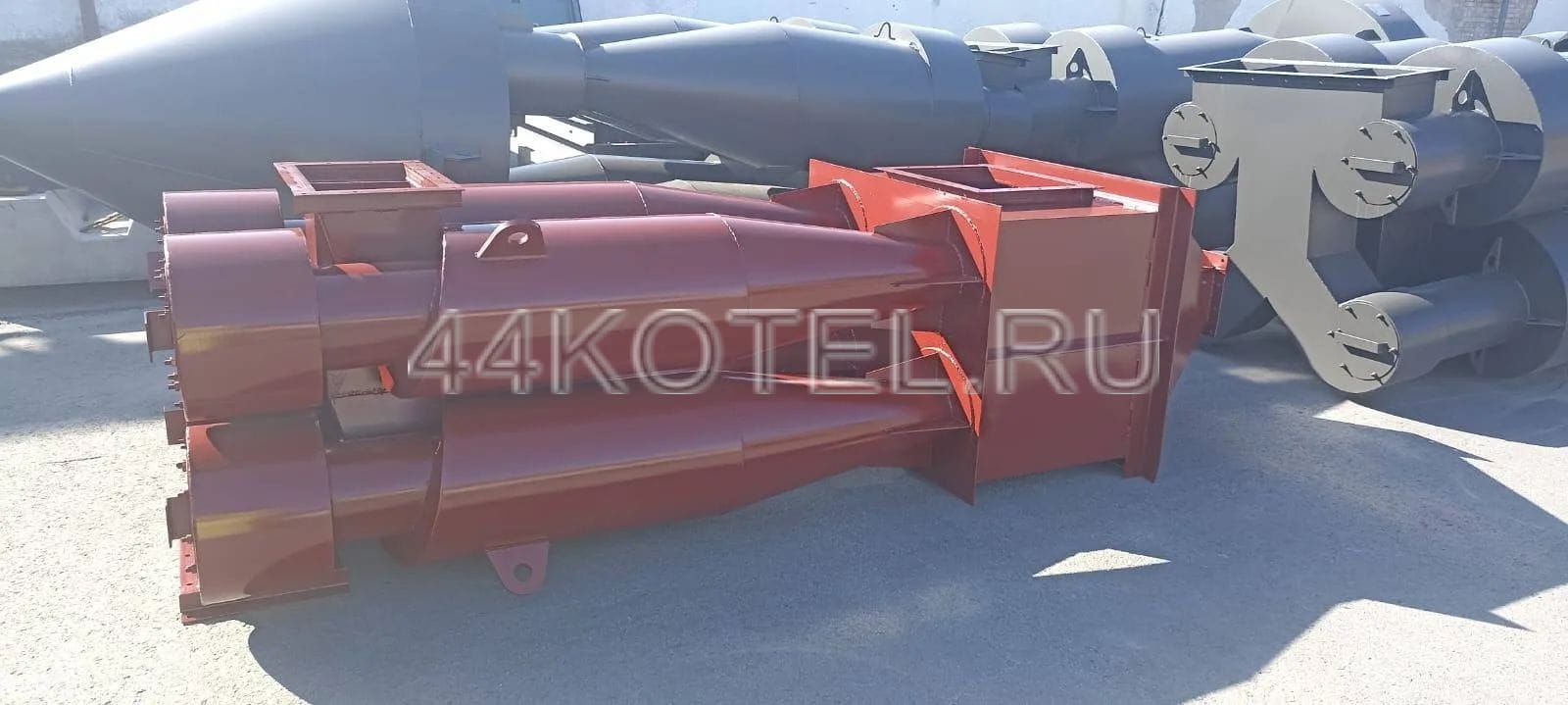

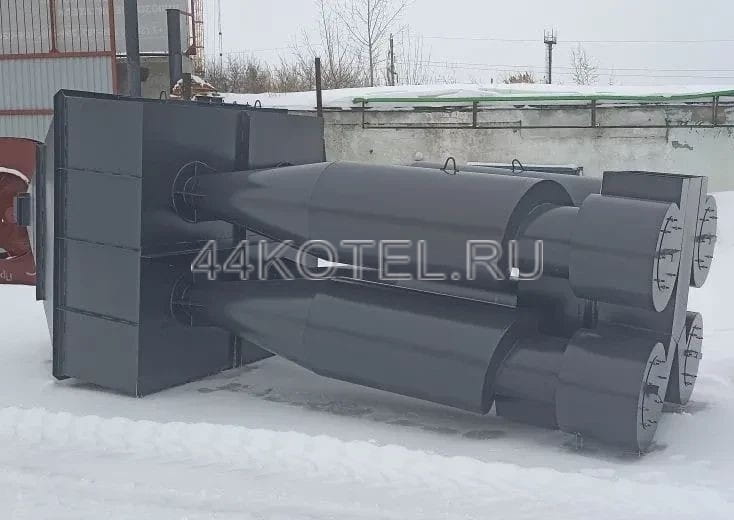

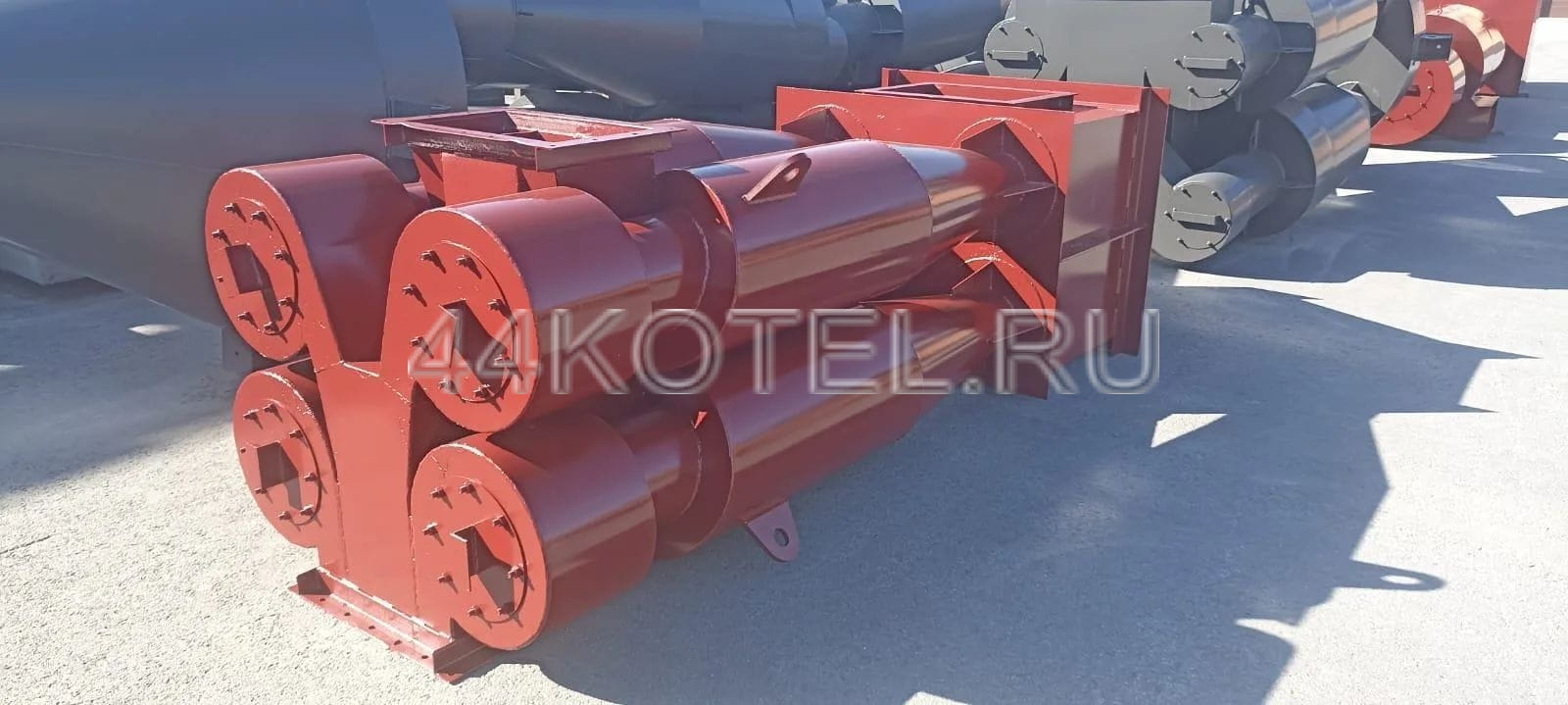

Циклон ЦН-15-700х4УП

Назначение ЦН-15-700х4УП

ЦН-15-700х4УП — групповое пылеулавливающее оборудование для сухой очистки воздуха и дымовых газов от пыли на промышленных и энергетических объектах. Установка применяется в системах газоочистки котельных, технологических линий и участков аспирации, где необходимо надёжно отделять сухую неслипающуюся пыль из газового потока при значительных расходах.

Конструкция включает четыре аппарата диаметром 700 мм, объединённых общим блоком улиток и пирамидальным бункером для накопления осаждённой пыли. Такое исполнение позволяет компактно разместить оборудование и при этом обеспечить требуемую эффективность очистки перед дымососами и пылевыми вентиляторами.

Принцип работы и конструктивные особенности

Работа ЦН-15-700х4УП основана на действии центробежных сил: запылённый газ через входные патрубки поступает в корпуса аппаратов, закручивается и движется по спирали. Твёрдые частицы смещаются к стенкам, теряют скорость и опускаются в нижнюю часть, а очищенный поток выводится через камеру очищенного газа. Обозначение ЦН-15-700х4УП отражает основные параметры: 15 — угол ввода потока, 700 — диаметр цилиндрической части каждого циклона, 4 — количество элементов, У — наличие улитки, П — пирамидальный бункер.

Установка рассчитана на включение в схемы газоочистки с учётом расхода газа, температуры, запылённости и требований по гидравлическому сопротивлению. По согласованию возможно изготовление из разных марок стали, изменение толщины металла и присоединительных размеров, чтобы адаптировать оборудование к существующей системе газоочистки и инженерным коммуникациям.

Ограничения по применению и ресурс

Применение циклонов ЦН-15-700х4УП в стандартном конструктивном исполнении недопустимо в условиях токсичных и взрывоопасных сред; оборудование не рассчитано на улавливание сильно слипающихся пылей, что может приводить к нестабильной работе и нарушению режимов газоочистки. При проектировании системы важно учитывать характер загрязнений, их абразивность, влажность и требуемый режим эксплуатации.

При необходимости циклон может быть выполнен во взрывобезопасном исполнении: конструкция дополняется взрывными клапанами, а бункер выполняется минимального объёма, что снижает риск накопления взрывоопасной пыли. Вариант исполнения уточняется с учётом требований промышленной безопасности и особенностей конкретного объекта.

Зоны максимальной нагрузки — нижние части конусов, входные участки и места ударного воздействия потока — подвержены повышенному износу. Для увеличения срока службы в этих местах применяют дополнительные износостойкие накладки, привариваемые с наружной стороны стенок. Это позволяет эксплуатировать ЦН-15-700х4УП в более жёстких условиях без серьёзной модернизации всей системы газоочистки.

Комплектация и изготовление под заказ

Мы изготавливаем ЦН-15-700х4УП в различных вариантах комплектации: с бункером или без него, с улитками, сборниками, зонтом, а также с корректировкой присоединительных размеров под вашу схему. При необходимости подбираем исполнение по марке стали, толщине металла и конструктивным особенностям под условия эксплуатации на объекте.

По запросу подготовим подробное коммерческое предложение, согласуем комплектацию, сроки изготовления и доставки по России и странам СНГ. Также можем предложить решения для комплексной сухой и мокрой очистки газов, аспирации и пылеулавливания в составе единой системы газоочистки предприятия.
