Циклон ЦН-15-650х4УП

Назначение и принцип работы ЦН-15-650х4УП

ЦН-15-650х4УП — групповая установка для сухой очистки воздуха и дымовых газов от пыли на промышленных и энергетических объектах. Оборудование используют в системах газоочистки котельных, технологических линий и участков аспирации, где требуется надёжное отделение сухой неслипающейся пыли из газового потока.

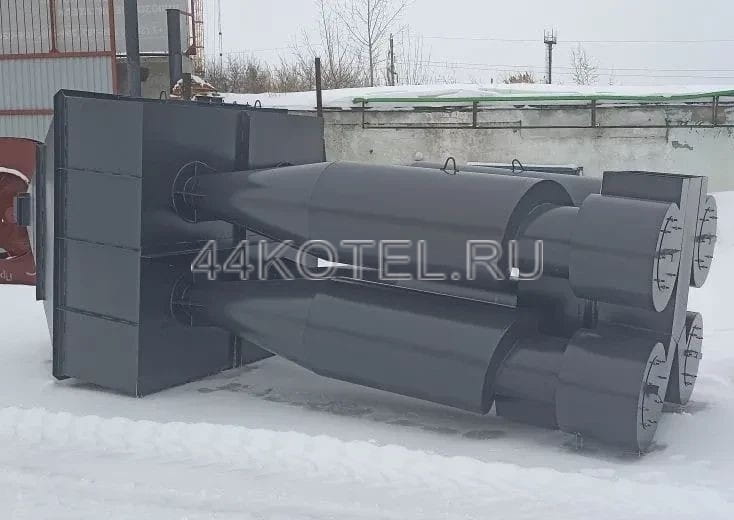

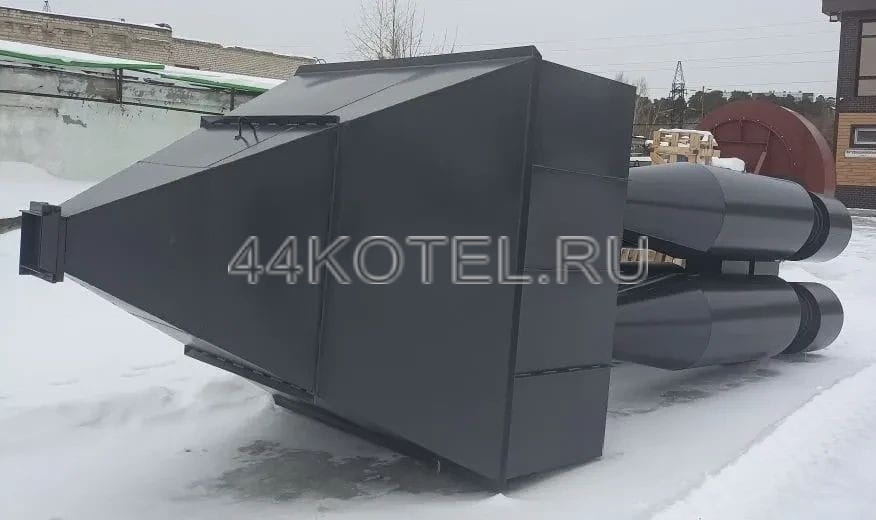

Установка представляет собой группу из четырёх аппаратов диаметром 650 мм, объединённых общим блоком улиток и пирамидальным бункером для сбора осаждённой пыли. Запылённый газ через входные патрубки поступает в корпуса циклона, закручивается и движется по спирали, при этом твёрдые частицы под действием центробежных сил смещаются к стенкам, теряют скорость и опускаются в нижнюю часть, а очищенный поток выводится через камеру очищенного газа.

Обозначение ЦН-15-650х4УП отражает параметры и компоновку модели: 15 — угол ввода потока, 650 — диаметр цилиндрической части каждого аппарата, 4 — количество объединённых элементов, У — наличие улитки для отвода очищенного газа, П — пирамидальный бункер, в котором накапливается собранная пыль. Такая конструкция хорошо подходит для включения в схемы газоочистки перед дымососами и пылевыми вентиляторами.

Особенности конструкции и ограничения по применению

Применение циклонов ЦН-15-650х4УП в стандартном конструктивном исполнении недопустимо в условиях токсичных и взрывоопасных сред; их нельзя использовать для улавливания сильно слипающихся пылей, так как это ухудшает условия работы и может приводить к нестабильной эксплуатации системы газоочистки.

При необходимости возможно изготовление циклона ЦН-15-650х4УП во взрывобезопасном исполнении: конструкция дополняется взрывными клапанами, а бункер выполняется минимальных размеров, чтобы исключить накопление значительного количества потенциально взрывоопасной пыли. В каждом конкретном случае вариант исполнения подбирается с учётом характеристик газового потока и требований безопасности объекта.

Для увеличения срока службы циклона допускается усиление корпуса в местах наибольшего износа. В нижней части конусов, во входной зоне и на участках ударного воздействия потока часто применяют дополнительные износостойкие накладки, приваренные с наружной стороны стенок. Это решение позволяет эксплуатировать оборудование в более жёстких условиях без полной замены основных узлов.

Циклоны диаметром менее 800 мм не рекомендуется применять для улавливания сильно абразивных пылей из-за повышенного износа рабочих поверхностей. При подборе ЦН-15-650х4УП важно учитывать характер загрязнений, их абразивность, температуру и запылённость, а также ожидаемый режим работы установки.

Комплектация, изготовление и цена

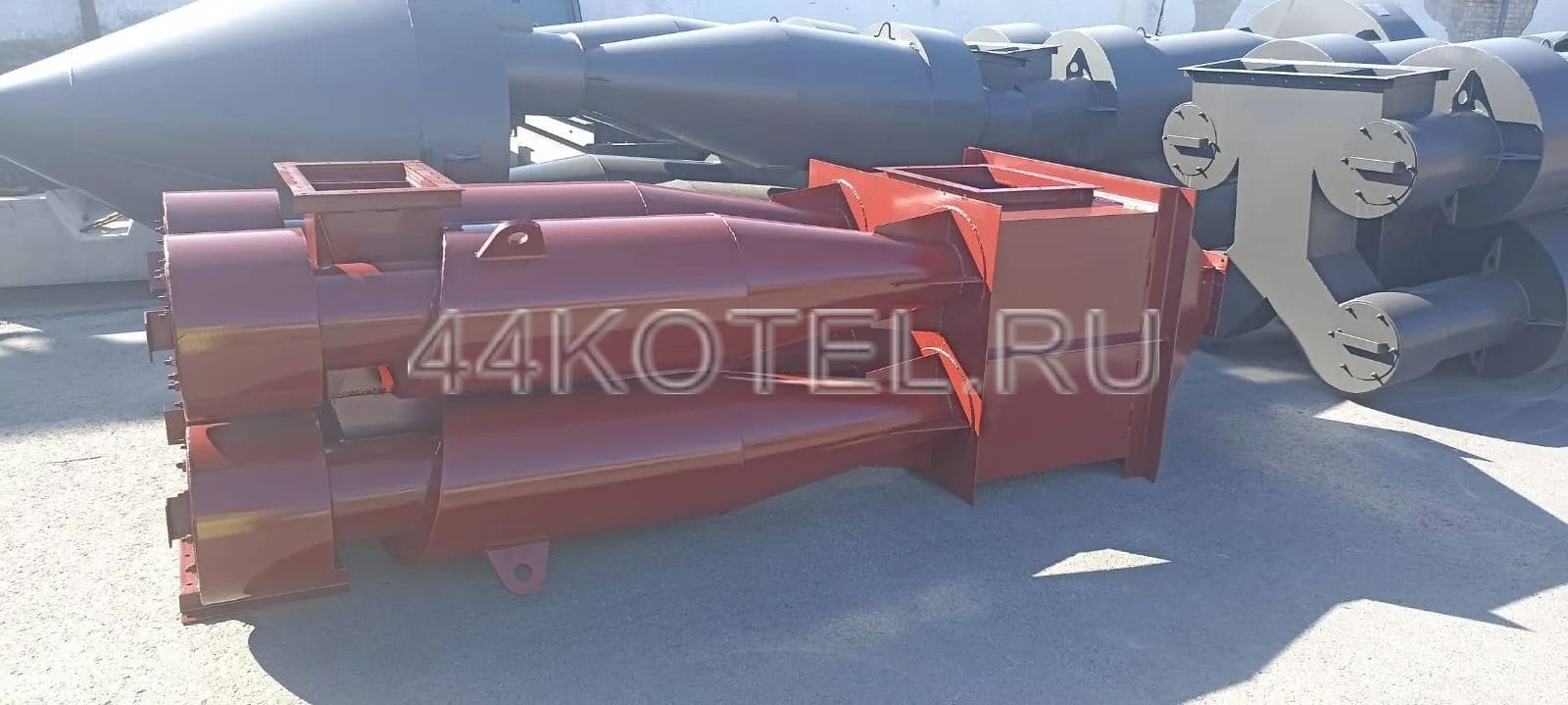

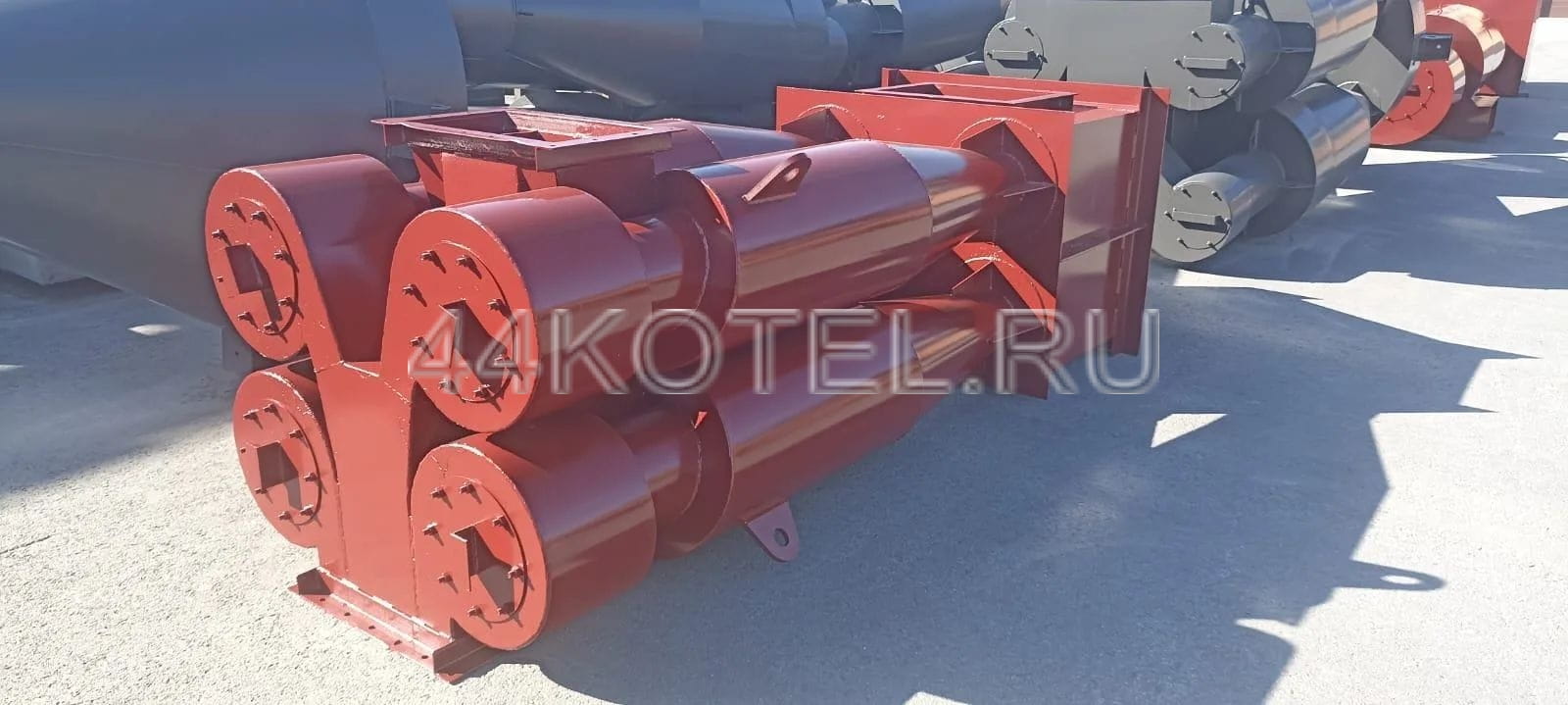

Мы изготавливаем ЦН-15-650х4УП в различных вариантах комплектации: с бункером или без него, с улитками, сборниками, зонтом, а также с корректировкой присоединительных размеров под существующие коммуникации. По согласованию подбираем марку стали, толщину металла и конструктивные особенности под условия эксплуатации на вашем объекте.
