Циклон ЦН-15-550х4УП

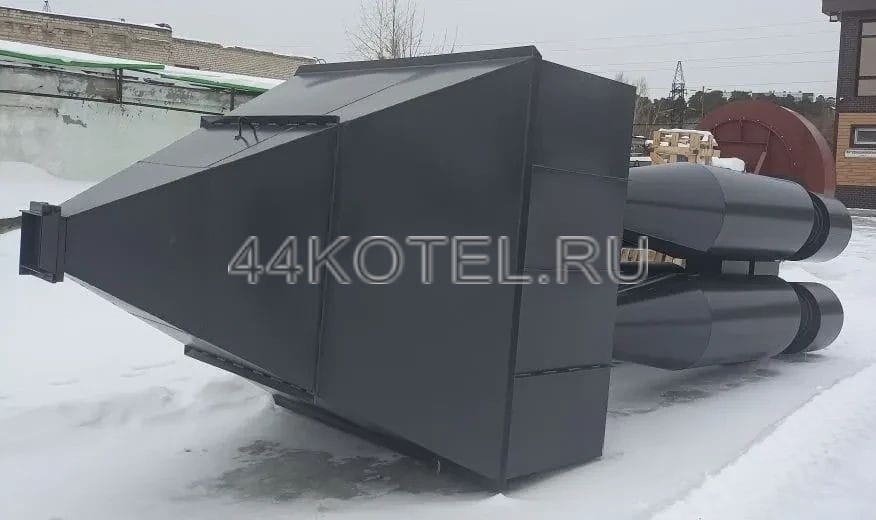

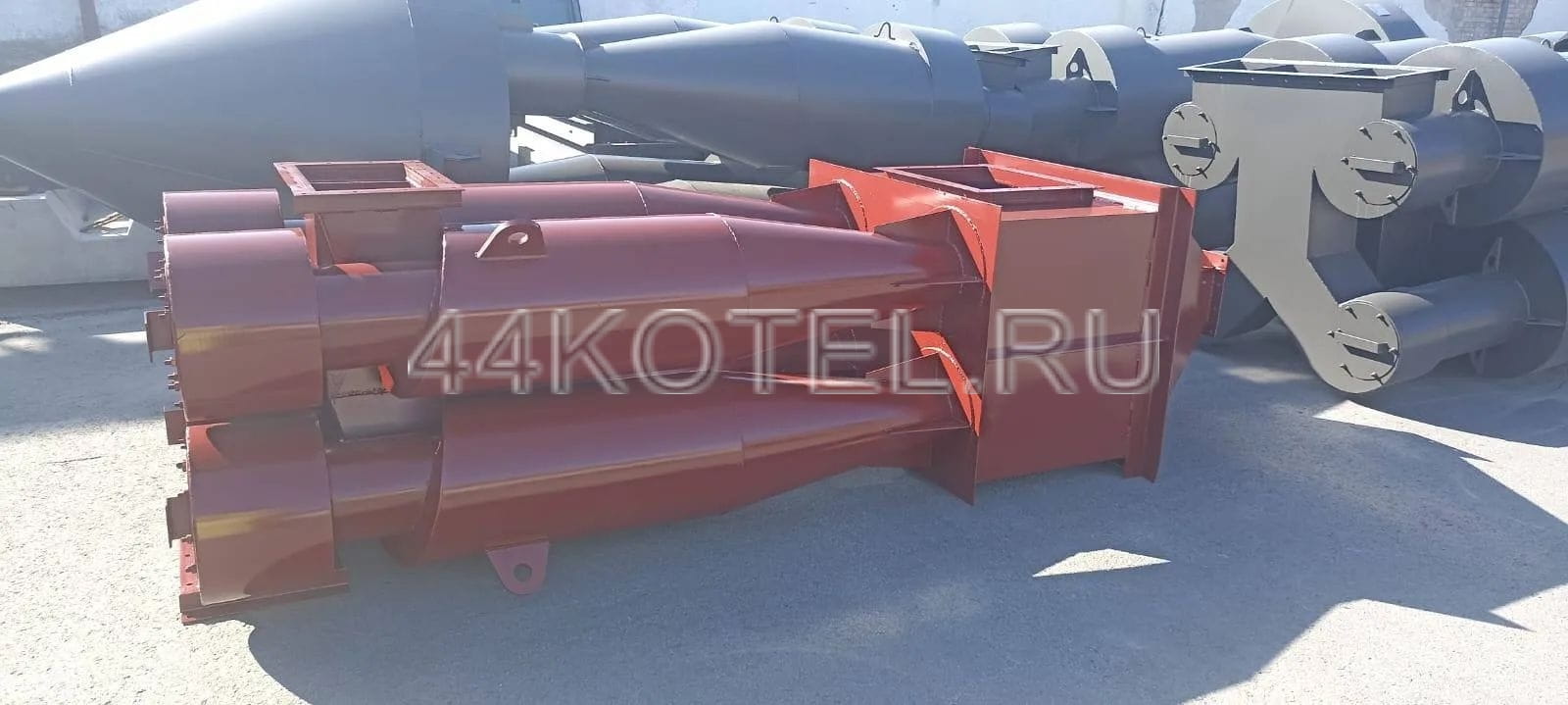

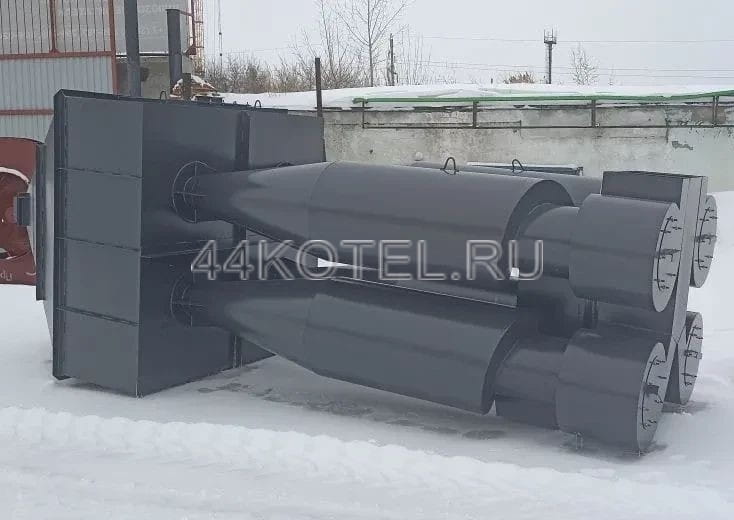

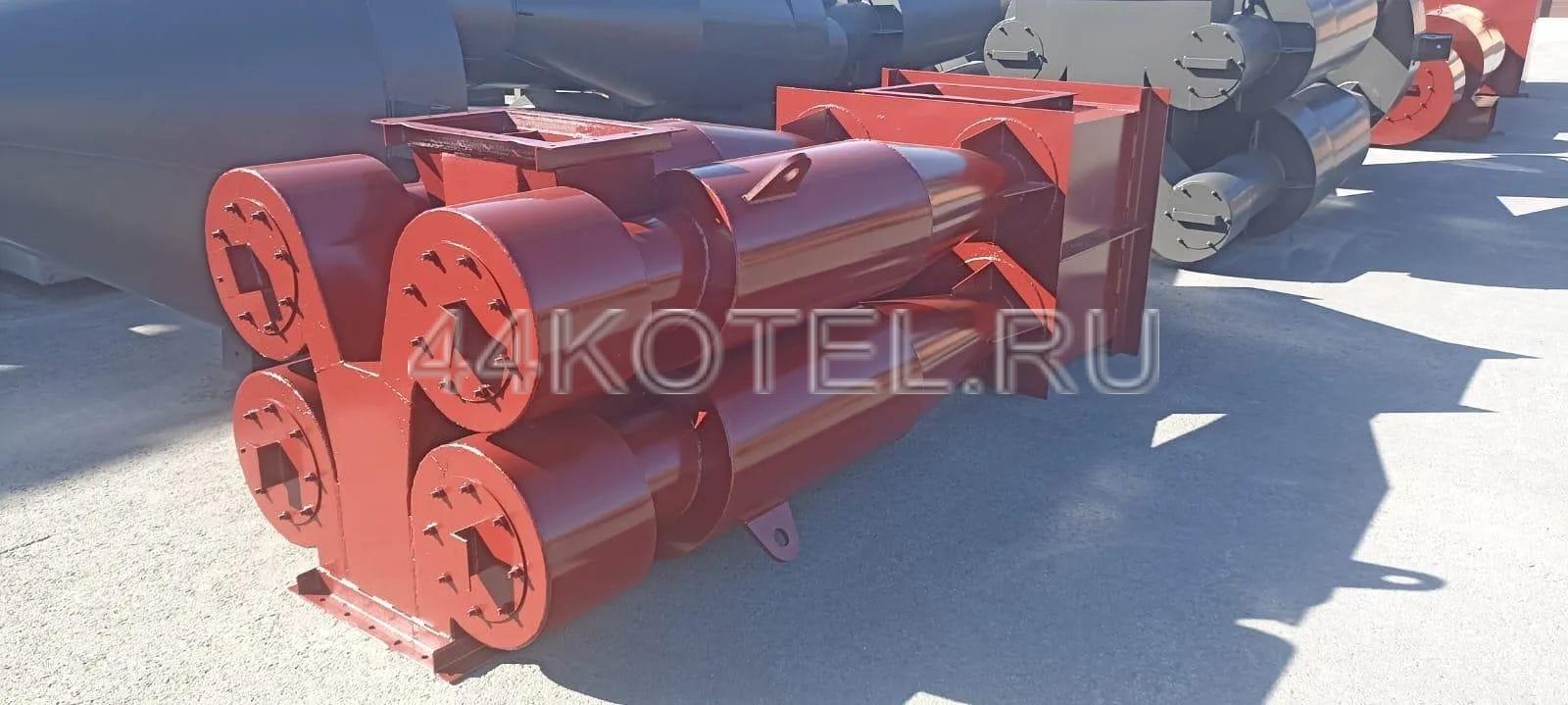

ЦН-15-550х4УП — групповая установка для сухой очистки воздуха и дымовых газов от пыли на промышленных и энергетических объектах. Оборудование включает четыре аппарата диаметром 550 мм, общий блок улиток и пирамидальный бункер, что упрощает монтаж в существующие системы аспирации и газоочистки.

Модель применяют на котельных, в линиях подготовки и транспортировки сырья, на участках сжигания топлива, в сушильных агрегатах и технологических установках, где необходимо надёжно отделять сухую неслипающуюся пыль из газового потока. Циклон подходит для предприятий энергетики, металлургии, химической промышленности, машиностроения и производства строительных материалов.

Принцип работы основан на действии центробежных сил: запылённый газ поступает через входные патрубки в корпус аппаратов, закручивается и движется по спирали вниз. Твёрдые частицы прижимаются к стенкам, теряют скорость и опускаются в нижнюю часть корпуса, после чего накапливаются в общей пирамидальной ёмкости. Очищенный поток отводится через выходную часть в сторону вентилятора или дымососа.

Обозначение ЦН-15-550х4УП отражает конструкцию изделия: 15 — угол ввода потока, 550 — диаметр цилиндрической части одного аппарата, 4 — количество объединённых элементов, У — камера очищенного газа в форме улитки, П — пирамидальный бункер для сбора пыли. Такая компоновка обеспечивает требуемую эффективность при заданных расходах и компактных габаритах установки.

Циклон рассчитан на работу в составе промышленных систем пылеулавливания с расходами, характерными для типоразмера 550 мм, и устанавливается в схемах газоочистки перед дымососами, пылевыми вентиляторами и другим оборудованием. По согласованию возможно изготовление из различных марок стали с изменённой толщиной металла, что позволяет подобрать исполнение под температуру, коррозионную активность и абразивность среды.

В стандартном варианте установка не предназначена для токсичных и взрывоопасных сред; её также не рекомендуется применять для сильно слипающихся загрязнений, поскольку это ухудшает условия работы и может вызывать нестабильность процесса. При выборе оборудования важно учитывать характер пыли, её абразивность, влажность и предполагаемый режим эксплуатации.

В наиболее нагруженных участках — в нижней части конусов, на входных участках и в местах ударного воздействия потока — допускается усиление корпуса за счёт приварки износостойких накладок. Такая доработка помогает увеличить срок службы циклона при работе с более абразивными пылями без изменения основной схемы газоочистки.

Поставка ЦН-15-550х4УП возможна в разных вариантах комплектации: с бункером или без него, с улитками, сборниками, зонтом, а также с корректировкой присоединительных размеров под существующие коммуникации. Мы изготавливаем оборудование под заказ, учитывая требуемую производительность, параметры газового потока и особенности объекта.

По запросу подготовим коммерческое предложение, уточним цену с учётом выбранного исполнения и комплектации, согласуем сроки изготовления и доставки. При необходимости предложим решения для комплексной сухой и мокрой очистки газов, аспирации и пылеулавливания на вашем предприятии.
