Циклон ЦН-15-500х4УП

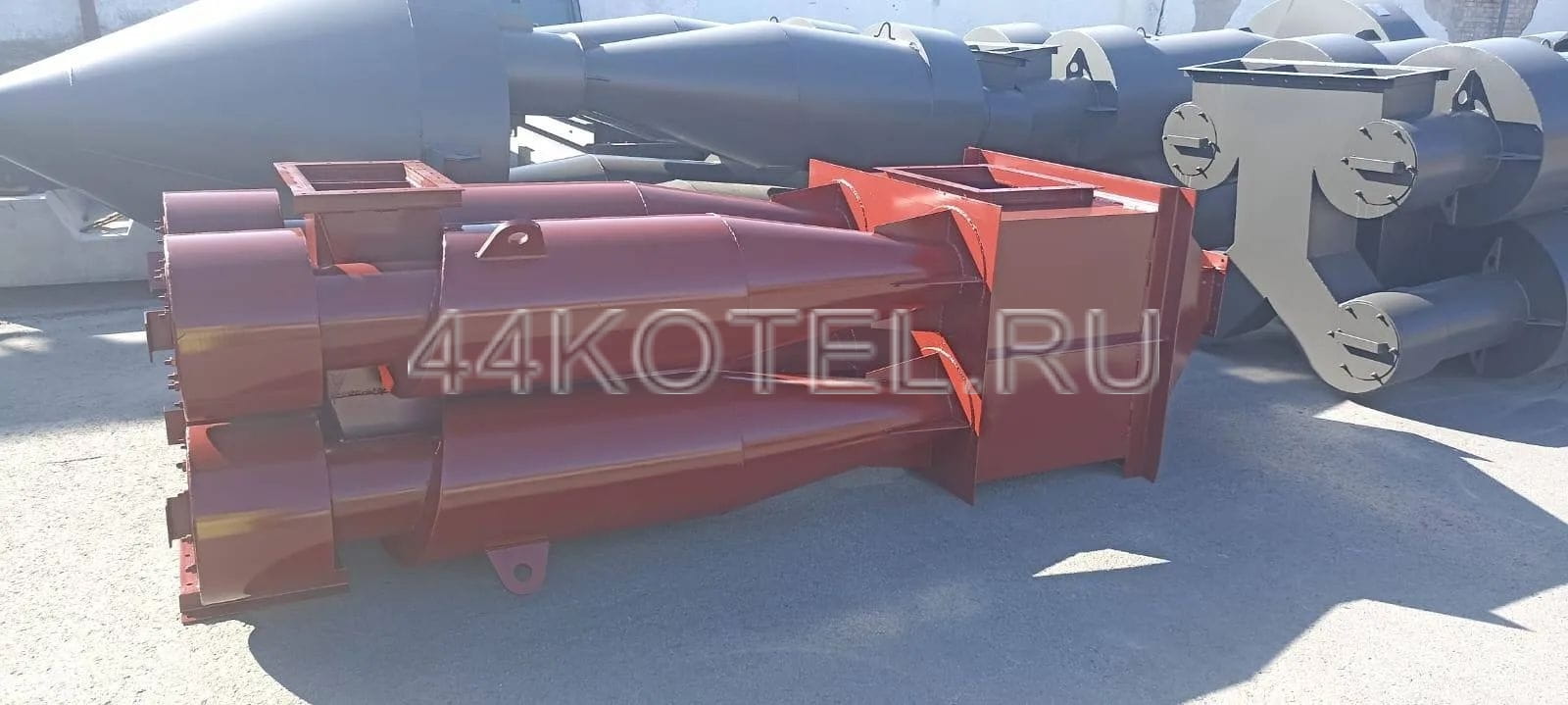

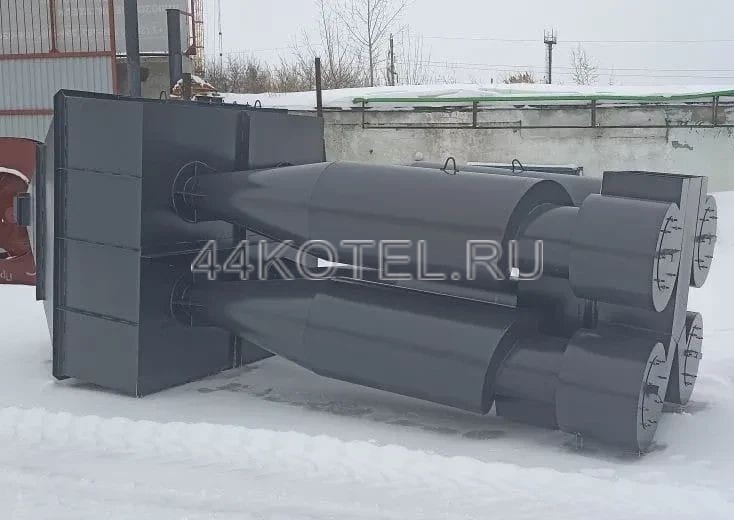

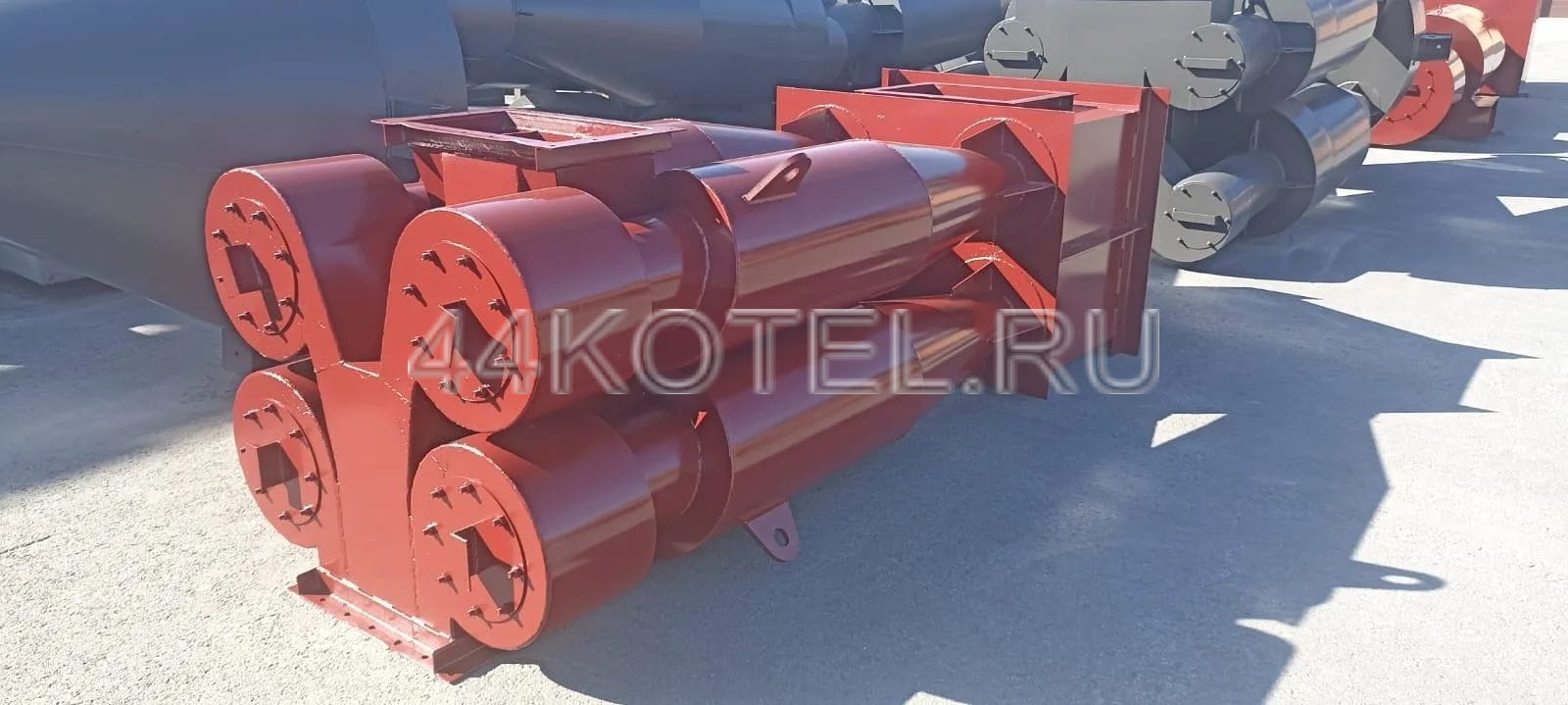

ЦН-15-500х4УП — групповая установка для сухой очистки воздуха и газов от пыли на промышленных и энергетических объектах. Компоновка включает четыре аппарата диаметром 500 мм, общий блок улиток и пирамидальный бункер, благодаря чему оборудование удобно встраивать в существующие системы аспирации и газоочистки.

Модель применяется на котельных, в линиях подготовки и транспортировки сырья, на участках сжигания топлива, в сушильных и технологических установках, где требуется надёжное отделение сухой неслипающейся пыли из газового потока. Циклон хорошо подходит для предприятий энергетики, машиностроения, металлургии, химической отрасли и производства строительных материалов.

Принцип работы основан на действии центробежных сил: запылённый газ через входные патрубки поступает в корпус аппаратов, закручивается и движется по спирали вниз. Твёрдые частицы прижимаются к стенкам, теряют скорость и опускаются в нижнюю часть, после чего накапливаются в общей пирамидальной ёмкости. Очищенный поток отводится через выходную часть и направляется далее по схеме.

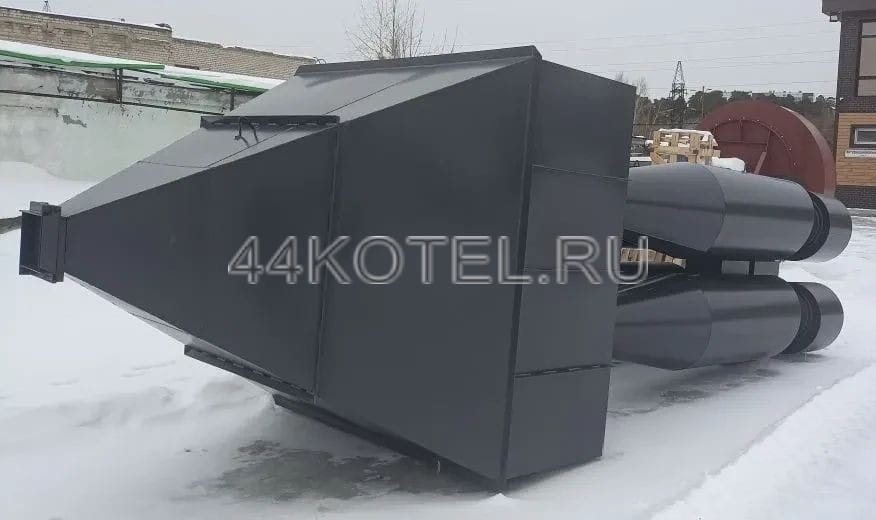

Обозначение ЦН-15-500х4УП описывает конструкцию изделия: 15 — угол ввода потока, 500 — диаметр цилиндрической части одного аппарата, 4 — число объединённых элементов, У — наличие камеры очищенного газа в форме улитки, П — пирамидальный бункер для сбора пыли. Такая компоновка позволяет получить требуемую эффективность очистки при компактных габаритах установки.

Циклон обеспечивает стабильную работу в составе промышленных систем пылеулавливания при расходах, характерных для этого типоразмера (диаметр 500 мм), и рассчитан на эксплуатацию в схемах газоочистки перед дымососами и вентиляторами. Конструкция допускает изготовление из разных марок стали и с изменённой толщиной металла, что даёт возможность подобрать исполнение под температуру, коррозионную активность и абразивность среды.

В стандартном варианте оборудование не предназначено для токсичных и взрывоопасных сред; его также не рекомендуется использовать для сильно слипающихся загрязнений, так как это ухудшает условия работы и может приводить к нестабильной эксплуатации. При выборе установки важно учитывать характер пыли, её абразивность и ожидаемый режим работы.

В зонах максимального износа — в нижней части конусов, на входных участках, в местах ударного воздействия потока — допускается дополнительное усиление корпуса за счёт приварки износостойких накладок. Такая доработка помогает увеличить срок службы циклона при работе с более абразивными пылями без изменения основной схемы газоочистки.

Производство ЦН-15-500х4УП возможно в различных вариантах комплектации: с бункером и без него, с улитками, сборниками, зонтом, а также с перестройкой отдельных присоединительных размеров под существующие коммуникации. Мы изготавливаем оборудование под заказ, учитывая требуемую производительность, параметры газового потока и особенности объекта.
