Циклон ЦН-15-400х4УП

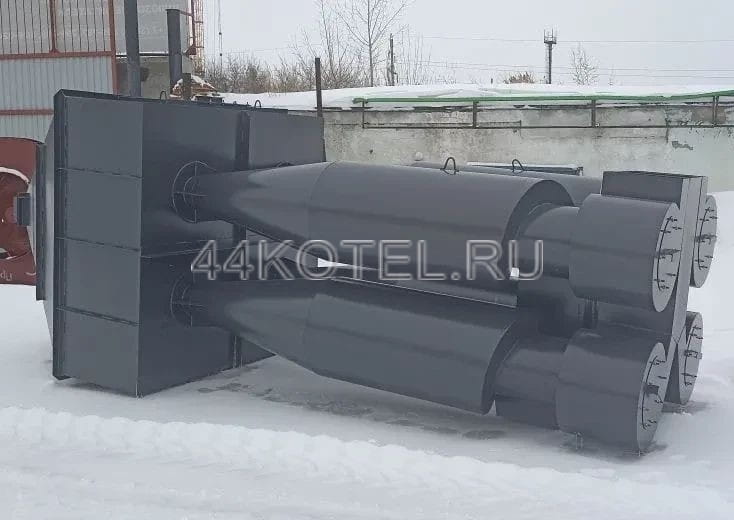

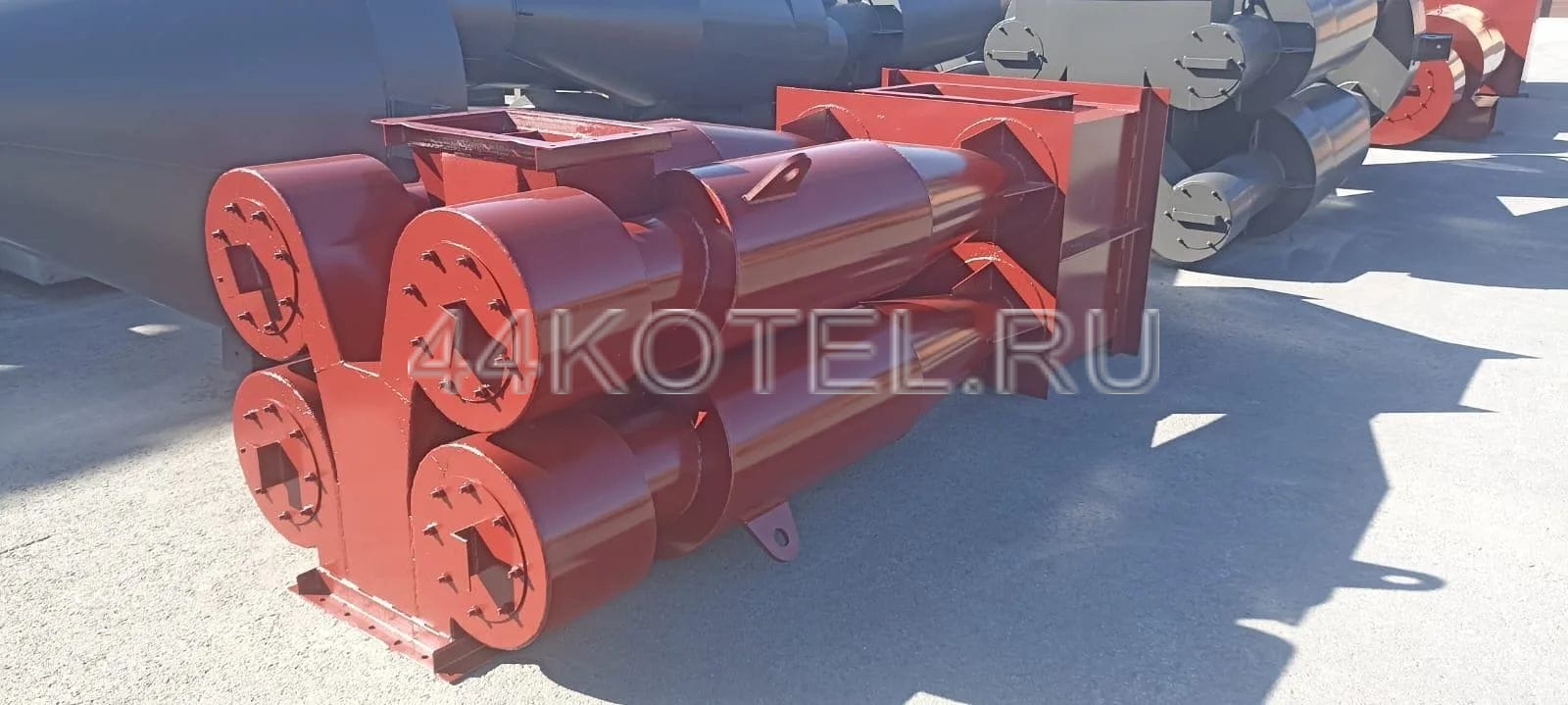

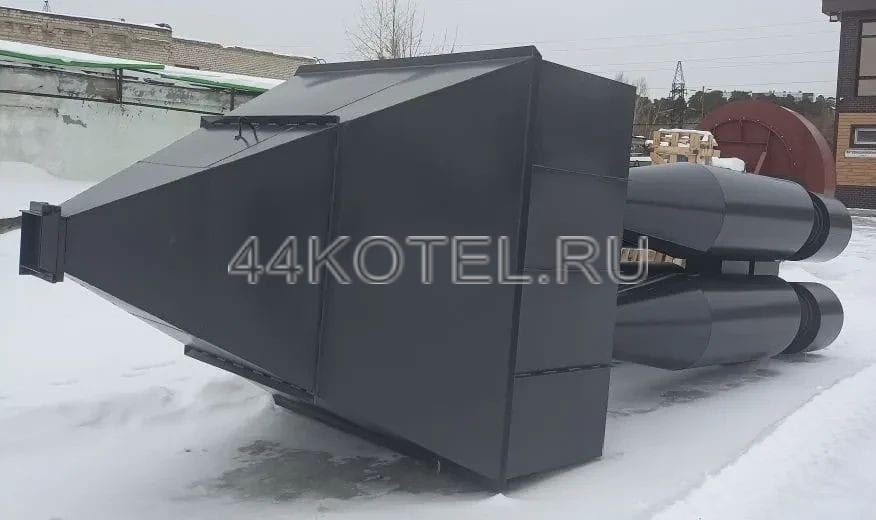

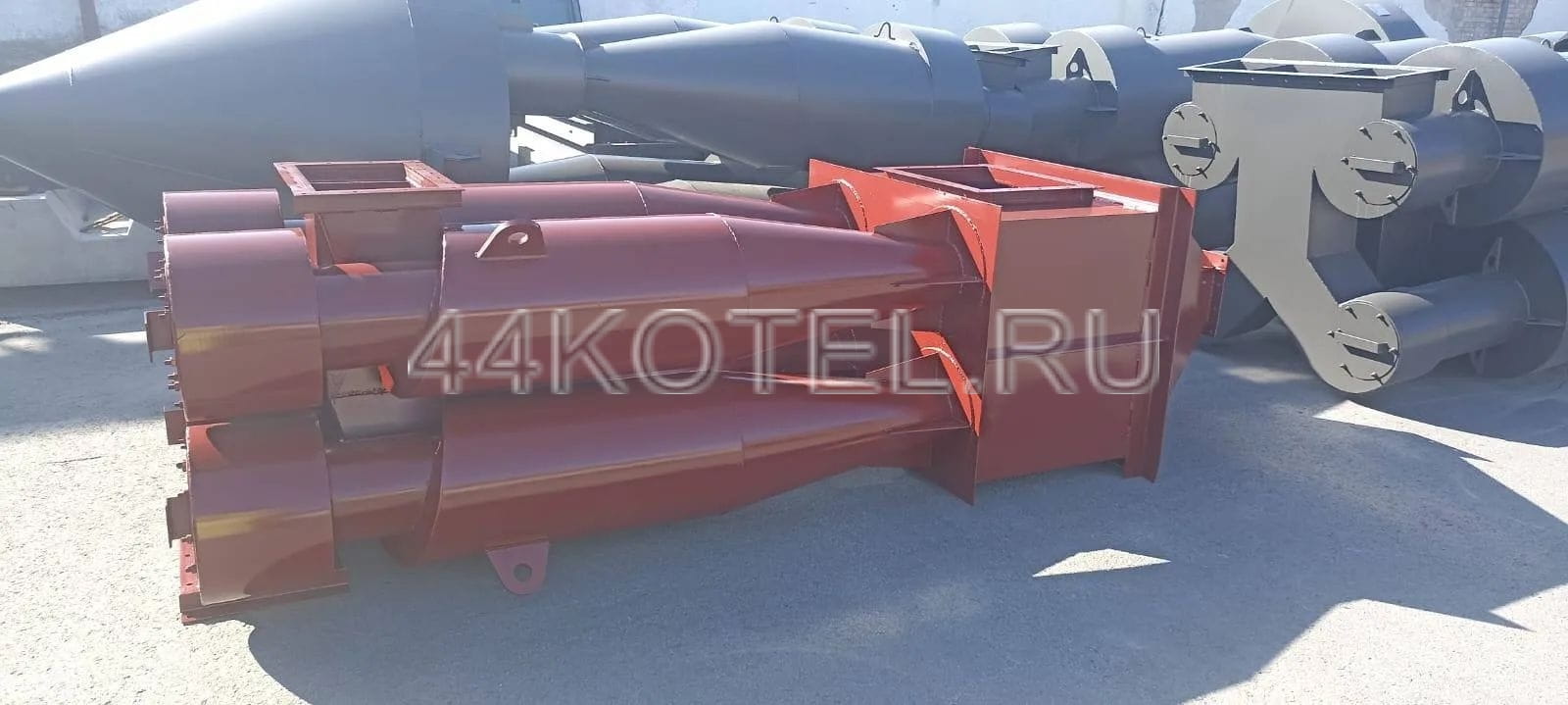

Циклон групповой универсальный НИИОГАЗ ЦН-15-400х4УП предназначен для сухой очистки газов и аспирационного воздуха от невзрывоопасной, неслипающейся пыли на промышленных объектах. Модель представляет собой группу из четырех циклонов диаметром 400 мм, объединённых улиткой и пирамидальным бункером для сбора пыли.

Циклоны ЦН-15-400х4УП применяются в системах газоочистки перед пылевым вентилятором на котельных, в сушильных и обжиговых установках, при агломерации и сжигании топлива, а также для очистки аспирационного воздуха на предприятиях металлургии, химической и нефтяной промышленности, машиностроения, энергетики и производства строительных материалов.

Принцип работы циклона основан на действии центробежной силы. Запылённый газ поступает в корпус циклонов через тангенциальный входной патрубок, закручивается и винтообразно опускается вниз вдоль внутренних стенок цилиндрической и конической части. Под действием центробежных сил твёрдые частицы пыли прижимаются к стенкам и опускаются в бункер, а очищенный газ поднимается вверх и выходит через внутренние трубы.

Групповой циклон ЦН-15-400х4УП обеспечивает степень очистки до 80–95 % для частиц пыли крупнее 10 мкм при производительности 4 500–7 200 м³/ч в зависимости от скорости газа. Рабочий объём пирамидального бункера составляет около 0,75 м³, что обеспечивает стабильную работу установки и удобство выгрузки собранной пыли.

Конструкция ЦН-15-400х4УП рассчитана на работу с газами температурой до 400 °C и разрежением до 5 кПа. По согласованию циклоны изготавливаются из углеродистой или низколегированной стали, что позволяет подобрать исполнение в зависимости от температуры, коррозионной активности и абразивности среды.

Применение циклонов ЦН-15-400х4УП в данном конструктивном исполнении недопустимо в условиях токсичных и взрывоопасных сред; их нельзя использовать для улавливания сильно слипающихся пылей, особенно при малых диаметрах циклонов. Циклоны диаметром менее 800 мм не рекомендуется применять для улавливания абразивных пылей из-за повышенного износа.

Для увеличения срока службы циклонов допустимо в местах наибольшего износа (в нижней части конуса, во входной части улитки) приваривать дополнительные износостойкие листы с наружной стороны стенок. Такое усиление позволяет надёжно эксплуатировать ЦН-15-400х4УП в условиях повышенной абразивности пылей без снижения эффективности газоочистки.

Преимущества циклона ЦН-15-400х4УП:

• стабильная степень очистки при работе с невзрывоопасной, неслипающейся пылью;
• отсутствие расходных фильтрующих элементов и простота обслуживания;
• универсальность применения в различных отраслях промышленности;
• компактная группировка из четырёх циклонов с пирамидальным бункером для удобной выгрузки пыли;
• возможность изготовления в разных исполнениях по материалу с учётом условий эксплуатации.

Мы предлагаем собственное производство циклонов ЦН-15-400х4УП и полного комплекса пылеулавливающего оборудования: сухая и мокрая очистка газов, аспирация, дымоудаление. Помогаем подобрать оптимальную схему газоочистки под ваш объект, выполнить привязку к существующим коммуникациям и организовать доставку по РФ и странам СНГ.

Чтобы уточнить цену ЦН-15-400х4УП с учётом комплектации, материала исполнения и сроков изготовления, отправьте нам запрос или позвоните по указанным контактам. Инженеры помогут рассчитать производительность, подобрать диаметр и тип циклона, а также предложат варианты модернизации существующей системы газоочистки.
